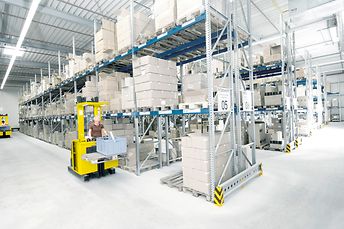

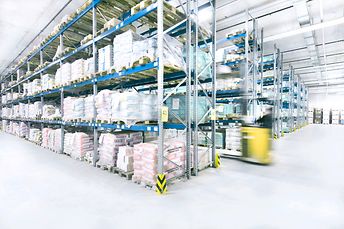

PR 600

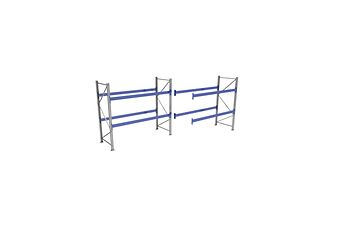

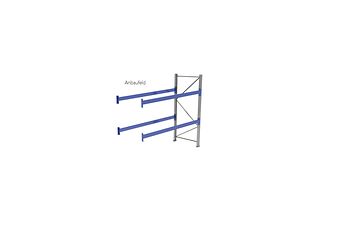

Panoul de bază este livrat complet cu cadru, bare transversale, două ancore/posturi și două panouri portante. Acesta poate fi extins cu ușurință cu panouri de extensie în două lățimi (2.700 mm și 1.900 mm).

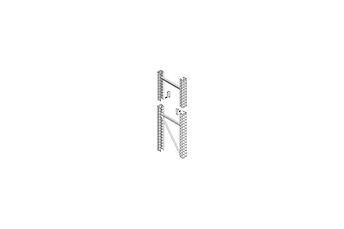

Profiluri de sprijin pentru PR 600

• Fabricat din oțel laminat la rece, de înaltă rezistență

• Rigiditate ridicată datorită unei modelări speciale

• Bolțată la un cadru stabil de tip grindă cu lonjeroane orizontale și diagonale

Traverse longitudinale pentru PR 600

• Cu suporturi de suspendare sudate cu 5 cârlige

• Garantarea unei conexiuni de blocare prin forță și de blocare a formei cu suporturile rafturilor

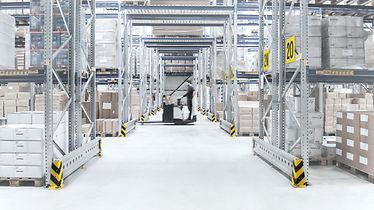

Rafturi practice pentru paleți, pre-configurate și disponibile imediat din stoc de la SSI SCHAEFER: niciodată nu ați putut să vă echipați sau să vă modernizați depozitul atât de ușor și rapid.

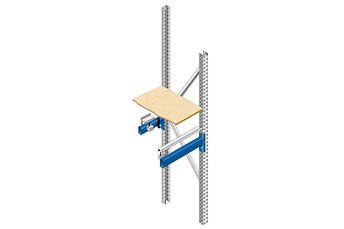

Panouri din plăci aglomerate montate la suprafață, inclusiv protecție pentru margini și placă de fixare

Panourile sunt plasate pe profilul barei transversale longitudinale și sunt fixate împotriva unei posibile deplasări cu ajutorul plăcilor de fixare furnizate. Ele nu sunt adecvate pentru sarcini punctuale.

Plăci aglomerate încrustate

Panourile sunt așezate între profilurile grinzii transversale longitudinale și sunt asigurate împotriva căderii cu ajutorul unor profile de susținere. Ele nu sunt adecvate pentru sarcini punctuale.

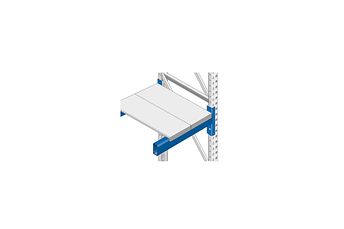

Panouri din oțel

Panourile sunt așezate pe traverse. Valorile de sarcină specificate se aplică la o sarcină uniform distribuită. Acestea nu sunt adecvate pentru sarcini punctuale.

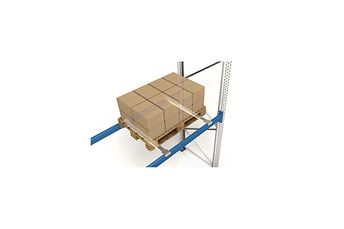

Suporturi de adâncime

Suporturile de adâncime sunt plasate între traverse. Valorile de sarcină indicate se aplică la o sarcină uniform distribuită. Acestea nu sunt adecvate pentru sarcini punctuale.

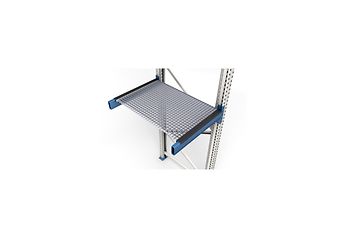

Grilaje încrustate

Grilajele sunt plasate între bare transversale. Pentru lățimi libere de 2.700 mm, versiune în două părți. Dimensiunea ochiurilor de plasă este de 33 x 33 mm. Valorile de sarcină specificate se aplică la o sarcină uniform distribuită. Nu sunt adecvate pentru sarcini punctiforme.

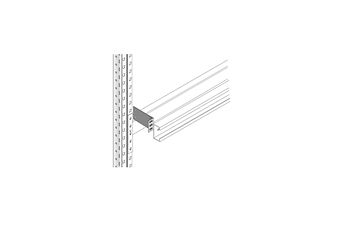

Protecție prin glisare

În cazul rafturilor duble, sunt necesare dispozitive de blocare de siguranță de tip "push-through" dacă distanța dintre echipamentul de încărcare sau unitatea de încărcare este mai mică de 100 mm. În cazul rafturilor simple, dispozitivele de protecție de tip push-through împiedică căderea neintenționată a unităților de încărcare. Acesta nu trebuie utilizat pentru poziționare.

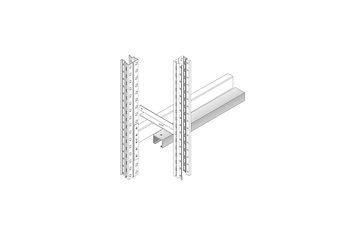

Accesorii pentru închizători de siguranță pentru rafturi simple

Pentru rafturile cu o singură față, sunt necesare două console ca suporturi pentru fiecare protecție de împingere. Pentru o adâncime a cadrului de 850 mm, protecția push-through este fixată direct pe cadru.

Accesorii pentru închizători de siguranță pentru rafturi duble

Pentru rândurile de rafturi cu două fețe, sunt necesare două distanțiere sub formă de suporturi pentru fiecare protecție prin împingere.

Siguranțe terminale

Folosit pentru a împiedica căderea laterală a unităților de încărcare (500 mm înălțime), inclusiv materialul de fixare, galvanizat. Nu poate fi utilizat cu pereți spate din plasă.

Panouri cu grilaj pe spate

Partea din spate a rafturilor independente trebuie să fie asigurată împotriva căderii unităților de încărcare sau a bunurilor depozitate. Respectați normele de siguranță în vigoare sau adresați-vă consilierului nostru tehnic. Dimensiunea ochiurilor de plasă este de 100 x 50 mm. Covorașele cu zăbrele sunt fixate cu două profile C și console/ tije de echilibrare. Între panoul din spate al plasei și cadru există suficient spațiu liber pentru o protecție suplimentară la împingere.

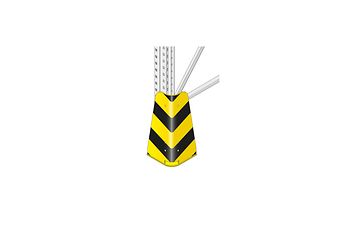

Protecție de colț pentru rafturile de paleți

• Profil robust, unghiular

• Placă de bază rezistentă, inclusiv ancoră de sol

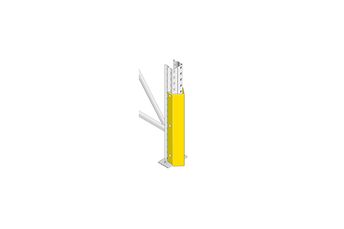

Protecția verticală a rafturilor pentru paleți STS

• Pentru a întări suporturile rafturilor frontale ca protecție împotriva deteriorării

• 400 mm înălțime, inclusiv ancora de podea

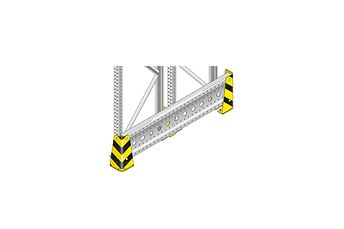

Formular de protecție împotriva impactului pentru rafturile de paleți C

• Forma C cu un profil C-sigma stabil

• 400 mm înălțime, 75 mm lățime, inclusiv ancora de podea

• De la 1.800 mm lungime cu suport suplimentar în mijloc

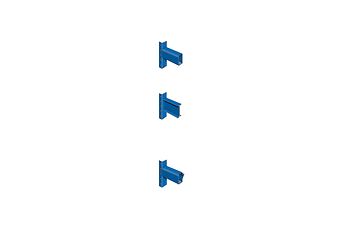

Grinzi de susținere

Barele transversale garantează o conexiune cu forță și formă cu suporturile rafturilor. Sunt necesare două bare transversale pentru fiecare nivel de depozitare, inclusiv 2 știfturi de blocare pentru fiecare bară transversală.

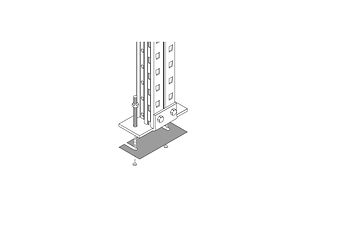

Placă de compensare

Pentru toate profilurile de coloane. Pentru nivelarea pardoselilor inegale, galvanizat.

Ancoră la sol

Pentru a asigura stabilitatea rafturilor pentru paleți, este necesară ancorarea cadrelor. Pentru pardoseli normale din beton C20/25.

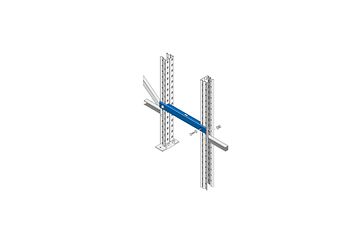

Distanțiere

Două rafturi simple pe un rând sunt conectate cu distanțiere pentru a forma rafturi duble. Lungimea distanțierelor se calculează din diferența dintre adâncimea raftului și echipamentul de încărcare/unitatea de încărcare plus 100 mm.
