Çok düzlemli Shuttle Navette

SSI SCHAEFER'in esnek çok düzlemli Shuttle Sistemi Navette, tam otomatik depolarda tablaların, haznelerin veya kartonların verimli bir şekilde depolanması ve sırayla komisyonlanması için tasarlanmıştır.

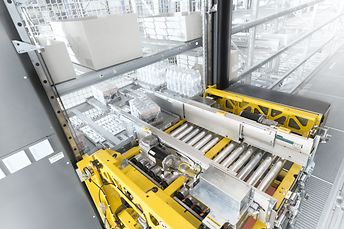

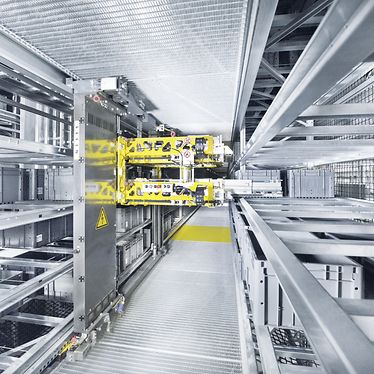

Navette aracı, otomatik küçük parça deposunun çelik yapısında, bir sürüş düzlemindeki sürüş ve destek raylarına dayanarak yönlendirilir. Üst üste düzenlenmiş, çift derinlikli yük alma aracı sayesinde Navette iki depo düzlemini paralel ve toplamda dört taşıma ünitesini, tek yükleme döngüsünde hareket ettirebilir. Bu sayede Navette tek düzlemli Shuttle'lara kıyasla, sürüş sürelerini kısaltan ve böylece proses verimliliğini ikiye katlayan, gerçek çift döngüler gerçekleştirir.

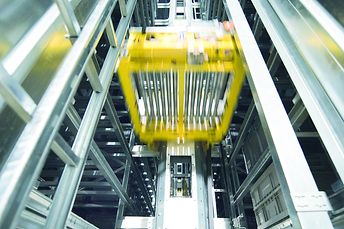

Entegre kaldırma tahriki, sürüş düzlemi başına sekiz adete kadar depolama düzleminin kumanda edilmesine olanak tanır. Navette kaldırıcıları, konveyör sistemi ve her bir Navette sürüş düzlemi arasında bağ görevi görürler. Sayıları ve depolama koridorundaki düzenleri, serbestçe seçilebilir. Üst üste birden çok Shuttle düzenlenmesi sayesinde depolar, azami 24 metre yüksekliğe kadar esnek bir şekilde konfigüre edilebilir.

Maksimum kullanılabilirlikte tam ölçeklenebilirlik

Çok düzlemli Shuttle sistemi Navette, genişliği kaydırılabilir yük alma araçları sayesinde, boş koridorlarda maksimum ürün yelpazesine erişimi mümkün kılar, bu sayede maksimum ölçüleri 850 x 650 x 560 milimetre ve maksimum ağırlığı 50 kilogram olan yük taşıyıcıları, içeri ve dışarı depolanabilir. Bu esnada modüler Navette sistemi, ilgili sipariş hacmine, talep ettiğiniz kapasiteye ve özel ürün yapınıza tam anlamıyla uyarlanabilir.

Ayrılmış bileşenler sistem olarak esnek konfigüre edilebilir, genişletilebilir, değiştirilebilir yanı sıra tesis işletmesinde sınırsız erişilebilirlik sayesinde bakım dostu bir şekilde yenilenebilir. Yıllardan beri kendini kanıtlamış Navette sistemi, maksimum kullanılabilirlik ile birlikte yüksek proses verimliliği ve esneklik ile göz kamaştırıyor ve bu sayede elektronik ticarette kullanım için çok ideal.

NAVETTE

Maksimum kullanılabilirliğe sahip, uluslararası platformda kendini kanıtlamış depolama sistemi

Navette araçlarının ve kaldırıcıların ayrı aktarımı sayesinde entegre sıralama

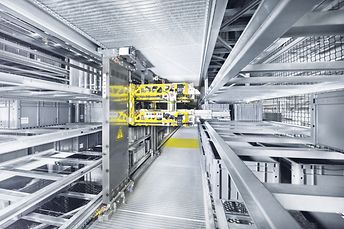

ÇOK DÜZLEMLİ SHUTTLE NAVETTE: ÜST ÜSTE DÜZENLENMİŞ İKİ YÜK ALMA ARACI SAYESİNDE YÜKSEK PROSES VERİMLİLİĞİ

Navette sistemi, otomatik küçük parça deposuna ek olarak, devrim yaratan ve patentli 3D-MATRIX Solution® ile kombine edilerek, ilave verimlilik artışı sağlar.

X eksenindeki çok düzlemli Shuttle Navette ile birlikte, Y ve Z ekseninde Navette kaldırıcısı ve konveyör sistemi kullanım alanı bulur. Depo sisteminde kullanılan Navette sistem bileşenleri, tutarlı bir şekilde paralel ve birbirinden bağımsız çalışan, optimum bir koordinasyona göre tasarlanmıştır. Çelik yapıdaki ayrılmış transfer noktaları, çok sayıda Navette aracı ve Navette kaldırıcı arasında, yük taşıyıcısına özel bir erişimle birlikte, tampon görevi görür. Bu, konveyör sistemine bağlanmış herhangi bir sayıda çalışma yerine sıralı dışarı depolamanın yanı sıra yükü optimize edilmiş bir içeri depolamayı mümkün kılar.

Bu, tek bir sistemde yüksek dinamik ve verimli bir mal kişiye komisyonlaması, depolama, tamponlama ve kişisel sıralama sağlar. Çünkü dışarı depolamalar, müteakip bir konveyör sistemi üzerinden desteleme ve dağıtım olmadan, her bağlı komisyonlama ve gönderim yerine özel hazırlanır.

  • Minimize sürüş zamanlarına sahip çift döngüler sayesinde iki katı proses verimliliği

  • Navette araçlarının ve kaldırıcıların ayrı aktarımı sayesinde entegre sıralama

  • Navette araçlarının, sürüş düzeylerinin ve kaldırıcılarının maks. 24 m'ye kadar ölçeklenebilir sayısı ve düzeni sayesinde, duruma özel depolama konfigürasyonu

  • 3D-MATRIX Solution® sayesinde çalışma yerlerinin esnek ve iyileştirilmiş bağlantısı

  • Tek sürüş düzleminde maksimum ürün yelpazesinde işlem ve erişim

  • Modüler ve ayrılmış bileşenler sayesinde, yatırımı sağlam genişletilebilirlik

  • Maksimum kullanılabilirliğe sahip, uluslararası platformda kendini kanıtlamış depolama sistemi

  • Çok düzlemli Shuttle teknolojisi sayesinde enerji verimliliği

CASE STUDY KARL STORZ GMBH & CO KG

SSI SCHAEFER has implemented a highly dynamic Navette warehouse in accordance with the 3D-MATRIX Solution® for Karl Storz GmbH & Co KG as a general contractor. A system design with maximum flexibility and extensibility in mind, 120,000 bin storage locations and the use of 42 innovative Navette shuttles have increased efficiency at Karl Storz by more than 20 percent compared to conventional system concepts.
