Case Study Arvato Supply Chain Solutions

Lager- und Kommissionierlösung sorgt für maximale Leistung auf begrenztem Raum

Erfolgsgeschichte Arvato Supply Chain Solutions: Platzsparende und zukunftsorientiere Modernisierung und Erweiterung der bestehenden Anlage

Um das zunehmende Geschäftswachstum der Vereinigten Verlagsauslieferung (VVA) als Teil der Arvato Supply Chain Solutions (SCS) am Standort Gütersloh langfristig abwickeln zu können, modernisierte und erweiterte der Lösungsanbieter zusammen mit dem langjährigen Partner SSI SCHÄFER das Distributionszentrum im Jahr 2019 bei laufendem Betrieb. Integriert in die bestehende Anlage errichtete SSI SCHÄFER auf begrenztem Raum ein innovatives, hochdynamisches sowie nachhaltiges Lager- und Kommissioniersystem, welches eine deutliche Erweiterung der Kommissionierkapazität im Engpassbereich bei der Verlagsauslieferung ermöglicht.

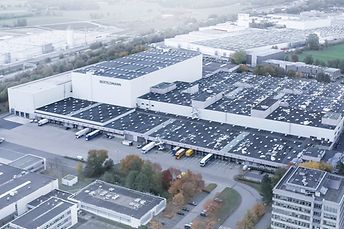

Ob Kinder- und Jugendbücher, Romane, Biografien, Kunstbände oder Fachliteratur – die Nachfrage nach Büchern ist und bleibt groß. Dies wird auch im Geschäftswachstum der VVA in den letzten Jahren deutlich. Die Verlagsauslieferung stieß am Standort in Gütersloh an ihre Leistungs- und Kapazitätsgrenzen und entschied sich daher gemeinsam mit SSI SCHÄFER für eine Modernisierung und Erweiterung der bestehenden Anlage. Im zentralen Logistikzentrum der Bertelsmann-Tochter in Gütersloh lagern ca. 70.000 verschiedene Artikel – z.B.

  • CDs und DVDs,

  • Bücher,

  • Hörbucher und Spielwaren,

  • Zeitschriften

  • Kalender sowie Schreibwaren.

Neben klassischen Logistikdienstleistungen wie Warehousing, Kommissionierung, Transportmanagement und umfangreichen Value Added Services entwickelt und betreibt Arvato SCS für seine Kunden komplexe globale Supply Chains, E-Commerce- und IT-Plattformen, Omnichannel-Lösungen sowie digitale Distributionsmodelle.

Als weltweiter Lösungsanbieter von modularen Lager- und Logistiksystemen verantwortete SSI SCHÄFER als verlässlicher Partner bereits 2006 das Automationsprojekt am Standort Gütersloh.

Bei der Erweiterung war SSI SCHÄFER mit der patentierten 3D-MATRIX Solution® in der Lage, bei bestmöglichem Raumnutzungsgrad eine innovative und leistungsstarke Lösung zu realisieren – ein Lager- und Kommissioniersystem auf nur 900 m² für einen Durchsatz von 16 Millionen Büchern pro Jahr. Die integrierten Ware-zur-Person-Kommissionierarbeitsplätze unterliegen höchsten ergonomischen Standards. Darüber hinaus kann das System auch zukünftig flexibel an veränderte Marktanforderungen angepasst und erweitert werden.

Nachhaltigkeit, Ergonomie und Leistungsfähigkeit - alles in einem System


Unter dem Gesichtspunkt der Nachhaltigkeit sollten bestehende intralogistische Systeme, Prozesse und Materialflüsse beibehalten werden. „Neben der optimalen Nutzung der vorhandenen Räumlichkeiten galt es die Erweiterung so zu planen, dass sie im laufenden Betrieb erfolgen konnte. Unser Geschäft durfte durch die Arbeiten zu keinem Zeitpunkt beeinträchtigt werden“, schildert Harald Horstmann, Vice President Publisher bei Arvato Supply Chain Solutions, eine der wesentlichen Herausforderungen des Projekts.

Insgesamt vollzog sich das Projekt in drei Schritten:

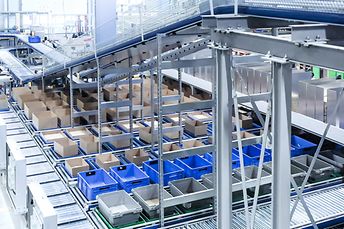

  1. Um die geplanten Erweiterungen umsetzen zu können, musste zunächst der Auftragsstart im Altsystem verlagert und weitergehend automatisiert werden.

  2. In einem zweiten Schritt erfolgte dann die direkte fördertechnische Anbindung des vollautomatischen Hochregallagers sowohl an die bestehenden wie auch an die zukünftigen Lager- und Kommissioniersysteme.

  3. Der dritte und wichtigste Projektschritt war schließlich die Errichtung des Shuttle-Lagers inklusive der angebundenen Arbeitsplätze.

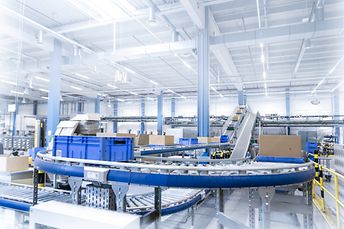

„Die physische Integration und Tests im Zusammenspiel mit dem neuen System haben wir zusammen mit der VVA hauptsächlich an Wochenenden umgesetzt, ebenso wie den Auf- und Umbau sowie die Ergänzung der Fördertechnikanlage“, erinnert sich Martin Nagler, Projektleiter seitens SSI SCHÄFER.

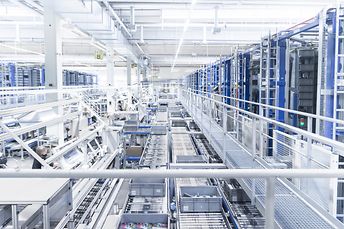

SSI SCHÄFER entwickelte für Arvato SCS ein modulares Konzept einer hochdynamischen Systemlösung.

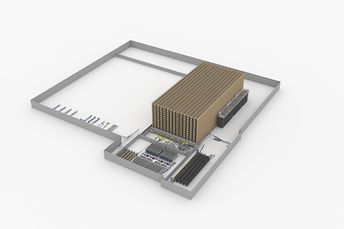

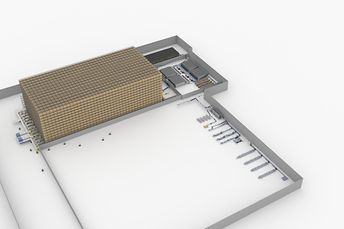

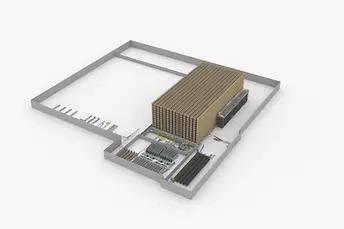

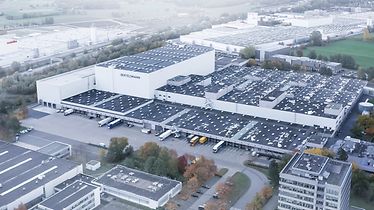

„Der Lagerkubus für das neue Shuttle-Lager befindet sich in einem 24 m hohen Anbau an das Hochregallager und ist nach der patentierten 3D-MATRIX Solution von SSI SCHÄFER konzipiert. Damit erhält Arvato SCS eine zukunftsfähige Lösung für die automatisierte Lagerung, Pufferung und integrierte Sequenzierung der Auftragsabwicklung. Durch die Entkopplung der einzelnen Prozesse auf den horizontalen und vertikalen Achsen werden Engpässe, z. B. bei der Ein- und Auslagerung, vermieden“, erklärt Martin Nagler von SSI SCHÄFER.

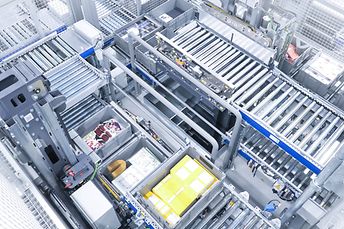

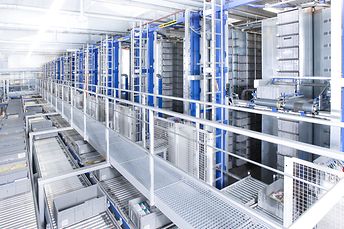

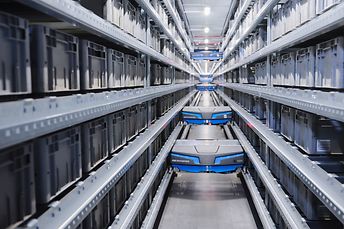

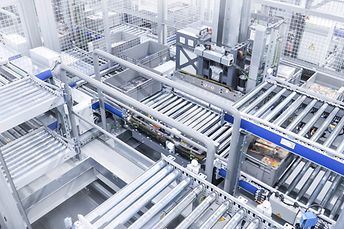

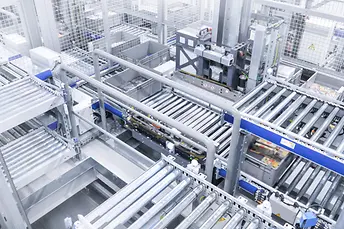

Heute sorgen 84 eingebundene Einebenen-Shuttles vom Typ SSI Flexi für effiziente Ein- und Auslagerungsprozesse. Die innovative Shuttle-Technologie mit Superkondensatoren als Energiespeicher bietet maximale Performance bei höchster Energieeffizienz. Für möglichst hohe Kommissionierleistungen ist jeder Arbeitsplatz über Fördertechnik mit entsprechenden Liften verbunden, die von den Shuttle-Fahrzeugen bedient werden. Die 20 integrierte Lifte ermöglichen schnelle Materialflüsse auf der vertikalen Systemebene. Das System erweitert die Kapazitäten von Arvato SCS im Bereich der automatisch ad hoc verfügbaren Artikelbehälter insgesamt auf über 60.000 Plätze und erhöht die Zahl der Ware-zur-Person-Kommissionierstationen um 60%. Jeder Arbeitsplatz hat Zugriff auf das gesamte Artikelspektrum der 3D-MATRIX Solution. Pro Station können bis zu vier Aufträge parallel gemäß einer One-Stop-Pick Solution direkt in Versandkartons kommissioniert werden. Kann ein Auftrag bereits in dieser Zone fertigstellt werden, wird er direkt in den Versandfertigstellungsbereich transportiert. Dort druckt der Mitarbeiter die Auftragspapiere, füllt vorhandene Leerräume im Karton mit Packmaterial aus und klebt das Versandlabel auf den Karton, der dann auf der Förderstrecke in Richtung Warenausgang transportiert wird. Dies ermöglicht kurze Durchlaufzeiten der Aufträge.

„Diese Lösung garantiert uns maximale Flexibilität und Leistung. Genau da hat SSI SCHÄFER den Unterschied gemacht und uns das beste Verhältnis von Leistung zu Fläche angeboten. Unsere Ziele, Produktivität und Durchsatz zu erhöhen, konnten wir mit der innovativen und vor allem platzsparenden Lagerlösung voll und ganz erreichen“, resümiert Harald Horstmann zufrieden.

Die Erweiterung des bestehenden Logistiksystems ist das Folgeprojekt einer Automatisierungslösung, die SSI SCHÄFER bereits 2006 für Arvato SCS realisierte.

Damals entstanden in Gütersloh

- ein 4-gassiges automatisches Kleinteilelager mit 24.000 Behälterstellplätzen

- eine Fachbodenregalanlage mit 14.000 Stellplätzen

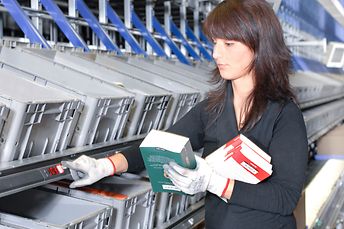

- 24 SSI Carousel Systeme mit rund 26.000 Behälterstellplätzen zur hochdynamischen Einzelteilkommissionierung.

„Die maßgeschneiderte Hochleistungsanlage mit ihren ergonomischen Ware-zur-Person-Kommissionierplätzen hat sich über 14 Jahre bewährt und ist mit den Herausforderungen und unserem Geschäft mitgewachsen. Aufgrund der steigenden Nachfrage und den Veränderungen in der Auftrags- und Artikelstruktur benötigten wir jedoch eine Erweiterung der bestehenden Kapazitäten um eine platzsparende und energieeffiziente Lager- und Kommissionierlösung. Basierend auf der langjährigen Partnerschaft konnte SSI SCHÄFER eine hinsichtlich Raumeffizienz, Kapazität und Leistung optimierte, zukunftsfähige Lösung realisieren“, erklärt Harald Horstmann.

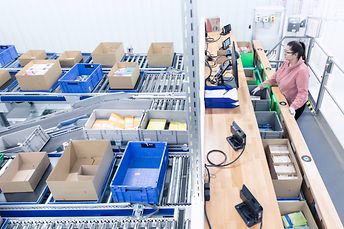

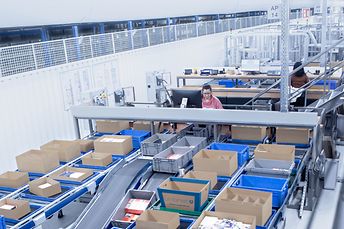

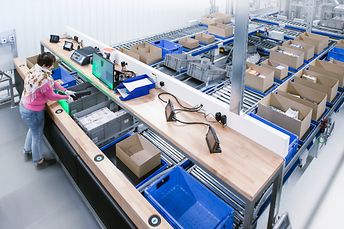

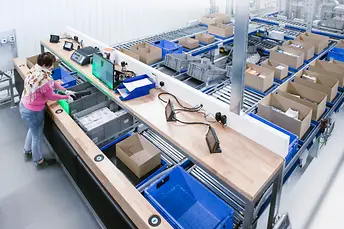

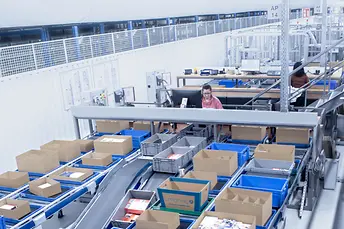

Neben der Leistung und Flexibilität der Anlage lag ein Schwerpunkt auch auf der Ergonomie der Arbeitsplätze. Die VVA hat mit seinen Mitarbeiterinnen und Mitarbeitern, SSI SCHÄFER, der TU Darmstadt und dem Startup cellumation ein entsprechendes Konzept erarbeitet. Die Lösung sind spezielle Arbeitsplätze, bei denen Quell- und Zielbehälter auf einer Ebene angedient und von den Kommissioniererinnen und Kommissionierern ergonomisch bearbeitet werden können. Die neuen Arbeitsplätze auf dem Shuttle-Lager sind somit multifunktional und ermöglichen neben der Auftragszusammenstellung insbesondere auch die Retourenrücksortierung der Ware. Zur weiteren Steigerung der Ergonomie und zur Optimierung der Arbeitsumgebung setzen die Partner bei der Lösung u.a. auf individuell einstellbare Arbeitshöhen, eine ergonomische Anordnung der Bedienelemente, eine optimale Präsentation der Informationen und berührungsfreundliche Materialien.

„Im Rahmen unserer sozialen Verantwortung wollten wir die bestmögliche Ergonomie und eine möglichst angenehme Arbeitsumgebung schaffen. Denn was nützt das leistungsfähigste System, wenn die Mitarbeiter schnell ermüden oder sogar gesundheitlich gefährdet werden? Auch bei der Beleuchtung sind wir neue Wege gegangen, so wird z.B. die Lichtfarbe dem Tagesrhythmus angepasst“, betont Harald Horstmann.

Bestmögliche Raumnutzung dank innovativer Kommissionier- und Lagerlösung

Spektakulärer Einblick in das Projekt

„Die zentralen Elemente Innovation und Nachhaltigkeit spiegeln sich in der gemeinsam erarbeiteten Lösung wider: flexibel, leistungs- und zukunftsfähig, platz- und energieeffizient sowie ergonomisch – alle diese Ziele wurden erfolgreich vereint“, fasst Harald Horstmann zusammen.

Highlight-Produkte der Lösung für Arvato SCS

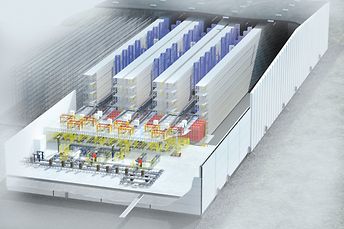

3D-MATRIX Solution®

Mit dem innovativen, patentierten Konzept der 3D-MATRIX Solution® bietet SSI SCHÄFER eine hochdynamische Systemlösung zur Lagerung und Kommissionierung von Behältern, Kartons, Tablaren, Lagen-Trays und Paletten. Die einzigartige Kombination bietet Ihnen ein Höchstmaß an Flexibilität und zukunftsorientierte Skalierbarkeit.

Mehr erfahren
3D-Matrix Solution

Work Stations - ergonomics@work!®

SSI SCHÄFER bietet mit ergonomics@work!® eine umfangreiche und fortschrittliche Auswahl an ergonomischen Arbeitsplätzen für Lager und Betrieb.

Mehr erfahren

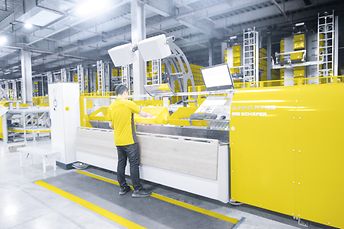

Ergonomic Pick to Tote work station at Suning

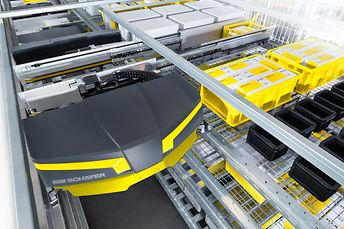

SSI Flexi

Das skalierbare Einebenen-Shuttle für den Einsatz im hochdynamischen automatischen Kleinteilelager bei einer hohen Varianz an Transporteinheiten bis zu 50 kg und dynamisch anpassbaren Stellplatzgrößen.

Mehr erfahren
SSI Flexi Shuttle

Trendthema- Nachhaltigkeit

Die Referenz zeigt, dass zukunftsfähige, effiziente Lösungen deutlich an Relevanz gewinnen – bei Arvato SCS laufen einige der bestehenden Anlagen bereits seit 2006. Hier...

Mehr erfahren
Green Logistics by SSI Schäfer

Entdecken Sie auch unsere anderen Case Studies

Erfolgsgeschichten sind immer dann am spannendsten, wenn man sie hautnah miterlebt. Erfahren Sie mehr über unsere Intralogistikprojekte in unseren Fallstudien: Welche Herausforderungen galt es zu meistern? Welche Besonderheiten mussten berücksichtigt werden? Und wie wurden sie schließlich erfolgreich umgesetzt? All diese interessanten und nützlichen Details finden Sie in unseren Fallstudien.

Wir arbeiten immer gemeinsam mit unseren Kunden an der Entwicklung ihrer eigenen Erfolgsgeschichte. Vielleicht können wir auch mit Ihnen die nächste entwickeln.

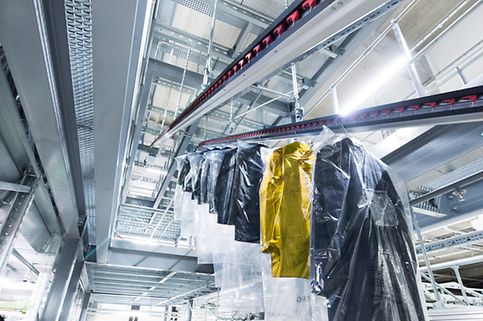

Case Study Stockmann

Case Study Stockmann

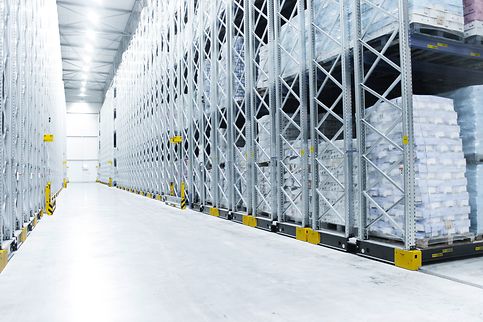

Mobile Racking (Type ESX)

Case Study Grolleman Coldstore

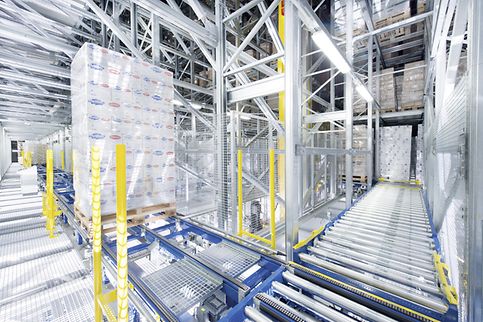

Pallet conveying system

Case Study Mydibel

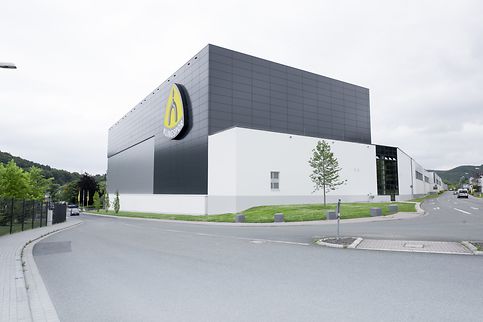

External view of the warehouse of Klingspor

Case Study Klingspor

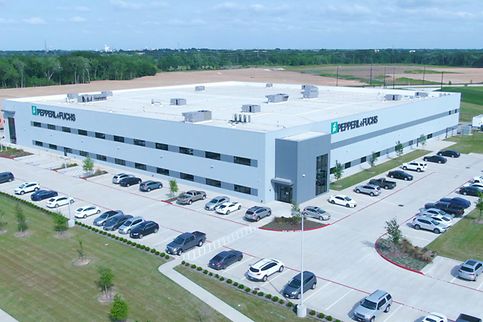

Case Study Pepperl+Fuchs

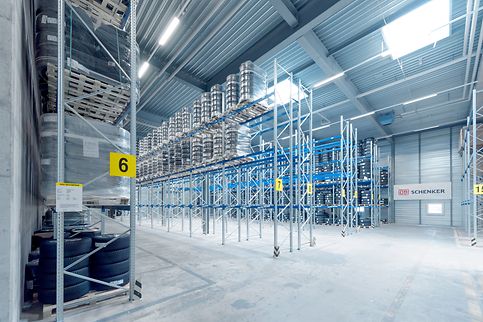

palett racking PR 600

Case Study DB Schenker

A-Frame

Case Study CERP Rouen

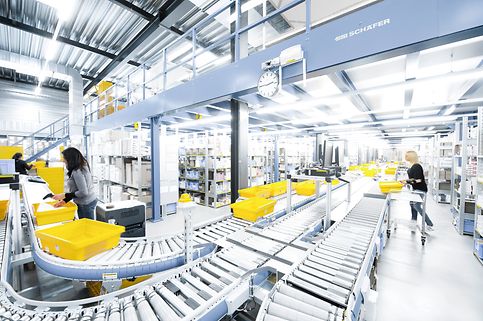

Case Study Pharmapool AG

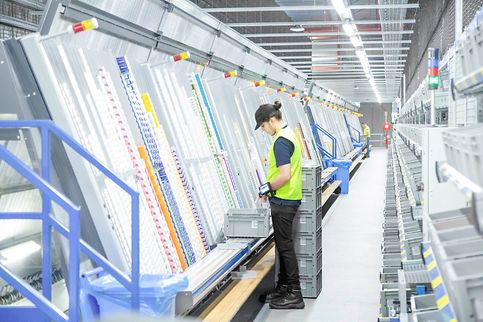

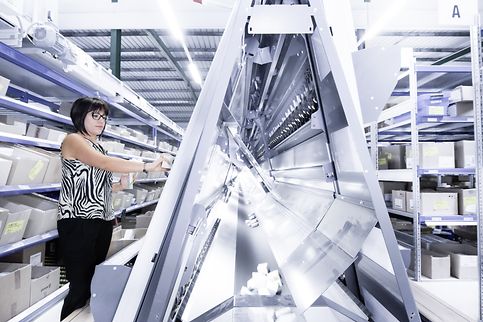

Warehouse worker filling A-frame equipment with stock from stock totes

Case Study Symbion

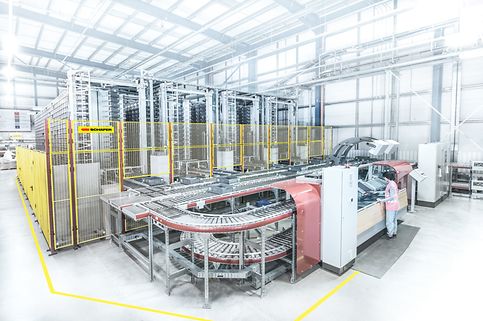

case study, united drug, dublin, ireland, 2018, healthcare, small parts,

Case Study United Drug

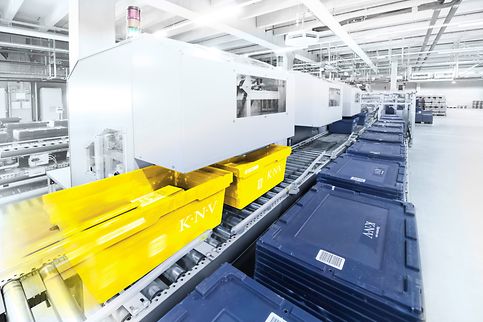

KNV.tif

Case Study KNV


FREJA

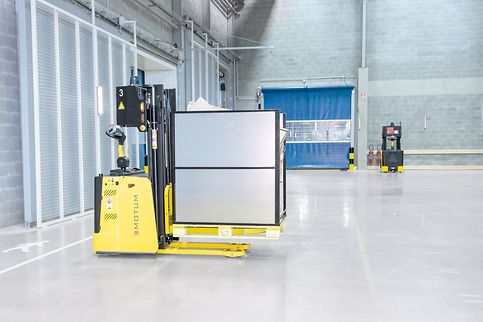

Automated guided vehicle by MoTuM

Case Study Longchamp

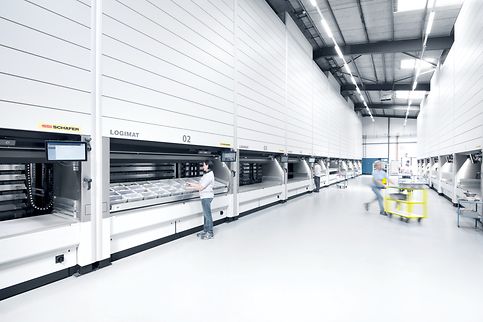

Vertical Lift Module LOGIMAT (Type SLL)

Case Study Müller Martini

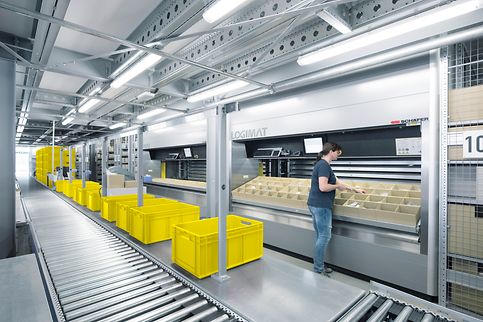

Case Study Niemann + Frey GmbH

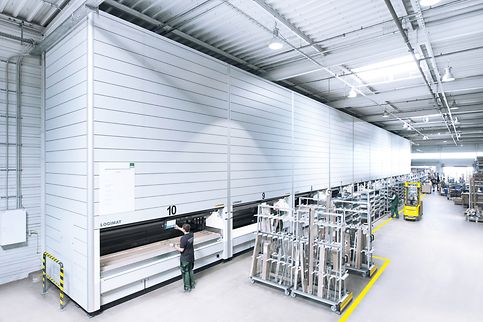

Full view of LOGIMAT reference VBH

Case Study VBH Holding GmbH

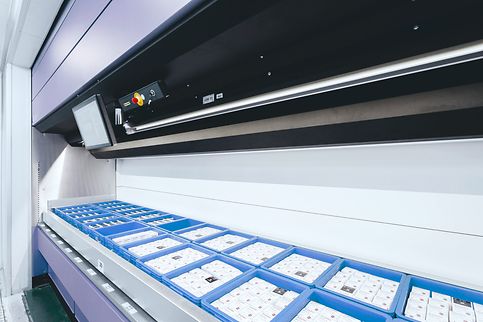

DCH Auriga Logimat case study

Case Study DCH Auriga

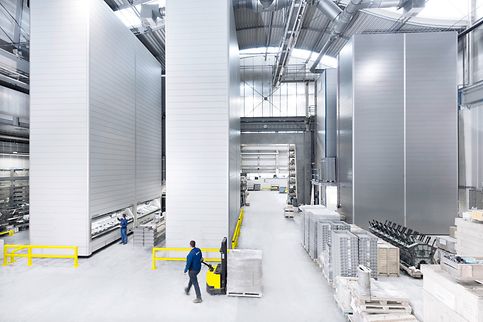

Complete view of LOGIMAT at QuantiParts

Case Study QuantiParts B. V.

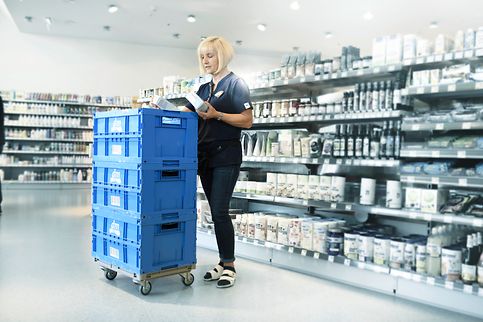

Shop delivery - One box for the entire flow of goods at dm

Case Study DM

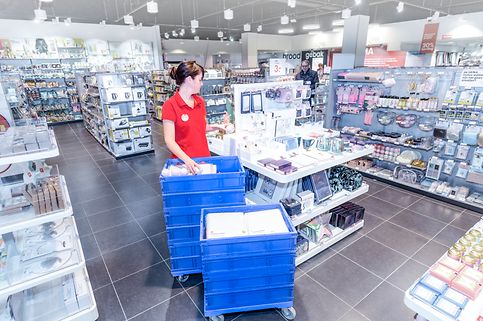

The Hema branches are mainly supplied with environmentally friendly returnable

Case Study Hema

MPE Plastics CEO Riccoardo Battagliotti

Case Study MPE Plastics

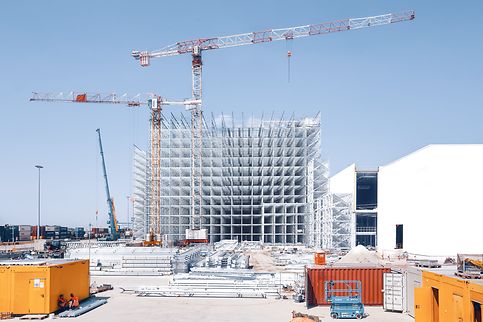

Kloosterboer_high_bay.tif

Kloosterboer Cool Port 2 Rotterdam

software wamas

Case Study Coop Switzerland

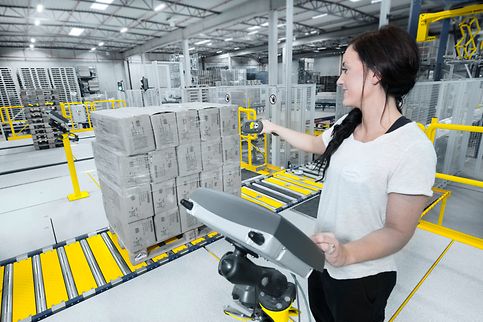

IT, WAMAS, logistics software at JYSK Sweden

Case Study JYSK

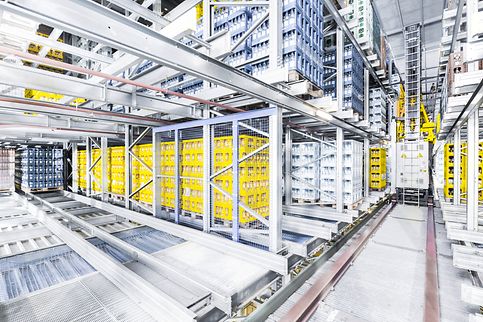

The Schäfer Lift&Run System is used for handling full pallets in the channels

RheinfelsQuellen, Germany:

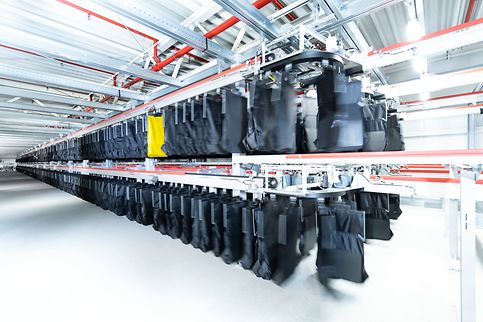

SSI Carrier, overhead conveying system, pouch sorter, pouch conveyor, conveying
